Dados Técnicos
- Largura Útil de Trabalho: 1400 mm
- Velocidade Máxima: 120 m/min
- Comprimento total: 15 m
- Tipo de Onda: B / C / E / F
|

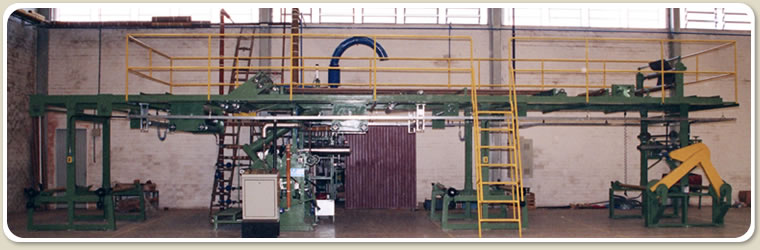

Estrutura e Ponte
- Formadas em vigas I e U abrangendo a Enroladeira e os dois Porta-bobinas;
- Sistema de freio incorporado na ponte para a frenagem do papel;
Porta - Bobina
- Porta – bobina duplo, um para capa e outro para miolo, tendo eixos expansivos para
apertar bobinas e cintas ligadas ao eixo por um gancho que acionada por
motoredutor levanta e abaixa a bobina de papel, e sistema de freio por lona
incorporado nos eixos.
- Dois Rolos Secadores instalados na ponte de ø 600 mm, um para capa e outro para
miolo.
- Rolo para tensionamento do papel com movimento natural necessário para a
tensão e planificação do papel antes da entrada do papel no Cabeçote Corrugador.
- ENROLADEIRA DUPLA: com 06 pares de facas circulares para refile, sistema
de freio por volante + mola.
- Acionamento e painel de comando completo.

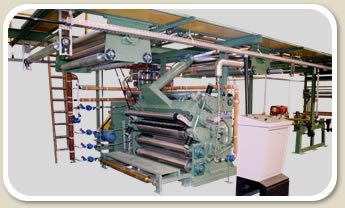

Cabeçote Corrugador
CONJUNTO CORRUGADOR E PRENSA:
- Rolos Corrugadores: ø 280 mm com Tratamento térmico;
- Cilindro Prensa: ø 280 mm; Temperada e Retificada;
- Sistema de pressão entre os Rolos Corrugadores e Cilindro Prensa através de sistema
por mola;
- Deslocamento axial de 10 mm do Cilindro Corrugador Superior, diminuindo a incidência
da formação de cristas nas ondas do cilindro;
- Pressão de vapor de 12 Kgf/cm2;
- Sistema de Vácuo Fingerless;
- Acionamento do Rolo Corrugador por motor + redutor controlado por inversor de
freqüência;
COLEIRO
- Rolo Aplicador de Cola: Fosqueado e Cromo Duro;
- Rolo Dosador de Cola: Cromado;
- Bandeja de cola feita em aço zincada;
- Regulagem de cola manual;
- Acionamento do rolo de cola através da engrenagem transmitida pelo cilindro
corrugador.
- * Opção do Coleiro Pneumático M.F 1200 – ver opcional em Equipamentos
SECAGEM E UMIDIFICAÇÃO DO PAPEL
- Um Rolo Pré-aquecedor de ø 400 mm rotativo;
- Umidificação do papel através de um Chuveiro de Vapor incorporado no Cabeçote
com regulagem de vazão manual.
  |
|

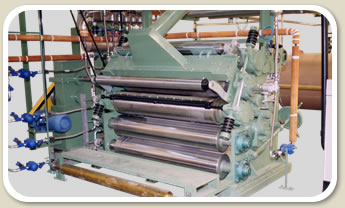

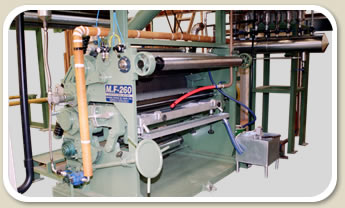

Cabeçote Corrugador M.F - 260
Largura útil de trabalho: 1400 mm;
Velocidade máxima: 120 m/min.
Conjunto Corrugador e Prensa:
- Rolos Corrugadores: ø 280 mm com Tratamento térmico;
- Cilindro Prensa: ø 280 mm; Temperada e Retificada;
- Sistema de pressão entre os Rolos Corrugadores e Cilindro Prensa
através de mola ou Pneumático;
- Deslocamento axial de 10 mm do Cilindro Corrugador Superior,
diminuindo a incidência da formação de cristas nas ondas do cilindro;
- Pressão de vapor de 12kgf/cm²;
- Sistema de Vácuo Fingerless;
- Acionamento do Rolo Corrugador por motor + redutor controlado por
inversor de freqüência;
Coleiro Pneumático
- Rolo Aplicador de Cola: Fosqueado e Cromo Duro;
- Rolo Dosador de Cola: Cromado;
- Bandeja de cola feita em aço zincada;
- Regulagem da barreira de cola através 02 pistões pneumáticos, com
raspa em nylon e sistema de mola para pressionar a raspa no rolo
aplicador de cola;
- 02 pistões para abaixar e levantar a bandeja de cola;
- 02 pistões para aproximar/afastar o Rolo Aplicador do Cilindro
Corrugador, além de um braço escamoteável que faz a extração do
Coleiro para fora do Cabeçote;
- Acionamento do rolo de cola independente sendo um motoredutor
acionado por inversor de freqüência ou através de engrenagens, ligado
do Cilindro Corrugador de Canal para o Rolo Aplicador de Cola;
- Ajuste da aplicação de cola (Gap de cola) com abertura/fechamento
de 0,05 a 2 mm (eletrônico/manual), tendo um dispositivo de
segurança onde o Rolo Aplicador não encosta no Rolo Dosador
de Cola.
Secagem e umidificação do papel
- Dois Rolos Pré-aquecedores;
- Umidificação do papel através de um Chuveiro de Vapor.
|
 |
 |
 |
 |
