Dados Técnicos
- Largura Útil de Trabalho: 1600 / 1800 mm
- Velocidade Máxima: 120 m/min
- Comprimento total: 55 m
- Tipo de Onda: B / C / E
|
|

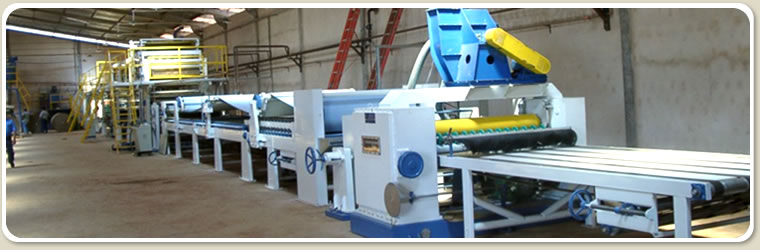

Cabeçote Corrugador M.F - 265
Conjunto Corrugador e Prensa:
- Rolos Corrugadores: ø 280 mm com Tratamento térmico;
- Cilindro Prensa: ø 280 mm; Temperada e Retificada;
- Sistema de pressão entre os Rolos Corrugadores e Cilindro Prensa
através de molas;
- Deslocamento axial de 10 mm do Cilindro Corrugador Superior,
diminuindo a incidência da formação de cristas nas ondas do cilindro;
- Pressão de vapor de 12kgf/cm²;
- Sistema de Vácuo Fingerless;
- Acionamento do Rolo Corrugador por motor + redutor controlado por
inversor de freqüência;
Coleiro
- Rolo Aplicador de Cola: Fosqueado e Cromo Duro;
- Rolo Dosador de Cola: Cromado;
- Bandeja de cola feita em aço zincada;
- Regulagem da barreira e GAP de cola manual;
- Acionamento do rolo de cola através da engrenagem transmitida pelo
Cilindro Corrugador.
Secagem e umidificação do papel
- Um Rolo Pré-aquecedor de ø 400 mm rotativo;
- Umidificação do papel através de um Chuveiro de Vapor incorporado
no Cabeçote com regulagem de vazão manual.
|
 |
|
Forradeira
Parte Quente
- 16 placas quentes com temperatura de trabalho de 180ºC e
pressão de 12 kgf/cm2;
- Regulador de lona automático através de sistema pneumático;
- Pressão na lona através de rolos, com suspensão dos mesmos
por um sistema de cremalheira acionado por motor elétrico;
* Opção de sistema por Sapatas
Sistema De Tração e Parte Fria
- Sistema de Tração da Lona através de rolos puxadores de ø 600 mm
revestidos com material especial para proporcionar alta aderência na
lona; Transmissão por um motor de 50 cv;
- Parte fria de 3,80m de comp. o com sistema de rolos de ø 2”.
* Coleiro Duplo Pneumático com rolos Anilox.
* Triplex com 03 rolos pré-secadores de ø 740 a ø 900 mm.
|
 |
|
Riscador
- Oito eixos cromados, tendo giro de 360º, com 20 pares de faca e
32 pares de vinco com ajuste manual da posição das facas;
* Opcional com Eixos Expansivos
|
 |
|

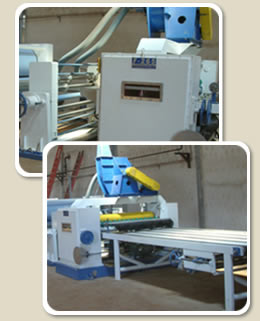

Facão Rotativo Mecânico
- Comprimento de Corte: 400 a 2800 mm;
- Variação de Corte: de 3 a 5 mm;
- Determinação do comprimento da chapa através de Sistema Mecânico (P.I.V);
- Estrutura em ferro fundido muito resistente e robusta, sendo as duas facas
giratórias, com muita facilidade de ajustes de corte e troca das facas.
- Esteira de saída reta, com controle de velocidade através de inversor de
freqüência;
|
 |
|
Estrutura e Ponte
- Estrutura e ponte formadas em vigas I e U abrangendo os Cabeçotes
Corrugadores;
- Sistema de freio a disco incorporado na ponte para a frenagem do
papel com acionamento pneumático;
|
 |
