Dados Técnicos
- Largura Útil de Trabalho: 1600 / 1800 mm
- Velocidade Máxima: 150 m/min
- Comprimento total: 64 m
- Tipo de Onda: B / C / E
|
|
Cabeçote Corrugador M.F - 300
Conjunto Corrugador e Prensa:
- Rolos Corrugadores: ø 300 mm com Tratamento térmico;
- Cilindro Prensa: ø 300 mm; Temperada e Retificada;
- Sistema de pressão entre os Rolos Corrugadores e Cilindro Prensa
através de sistema pneumático;
- Deslocamento axial de 10 mm do Cilindro Corrugador Superior,
diminuindo a incidência da formação de cristas nas ondas do cilindro;
- Pressão de vapor de 12kgf/cm²;
- Sistema de Vácuo Fingerless com fluxo de ar de 2000 m³/hora;
- Acionamento do Rolo Corrugador por motor + redutor controlado por
inversor de freqüência;
Coleiro
- Rolo Aplicador de Cola: Fosqueado e Cromo Duro;
- Rolo Dosador de Cola: Cromado;
- Bandeja de cola feita em aço-inox;
- Regulagem da barreira de cola através de motoredutor com raspa em poliuretano;
- Acionamento do rolo de cola independente sendo um
motor+redutor acionado por inversor de freqüência;
- GAP de cola manual;
Secagem e umidificação do papel
- Um Rolo Pré-aquecedor de ø 270 mm rotativo;
- Umidificação do papel através de um Chuveiro de Vapor incorporado
no Cabeçote com regulagem de vazão manual.
|
 |
|
Porta Bobina Hidráulico MF 180
- Peso máximo da bobina: 2000 kg;
- Diâmetro máximo e mínimo da bobina: 1500 mm e 250 mm;
- Acionamento por sistema hidráulico
e independente, um conjunto hidráulico
para cada eixo, com painel de comando
no próprio equipamento através de
botoeiras;
- Fixação bobina através de pontas
expansivas de 3 e 4 “;
- A velocidade de operação é variável de acordo com o tipo de freio, sendo:
Freio a disco = 150m/min;
Freios pneumáticos = de 150 a 300 m/min
|
|
|
Facão Rotativo Eletrônico
- Comprimento de Corte: 400 a 4000 mm
- Variação de Corte: 1 mm
- Determinação do comprimento da chapa através de Programa
Eletrônico;
- Suporte para o encoder com estrutura independente da estrutura
do Facão;
- Esteira de Saída: inclinada com chapa limitadora de acionamento
pneumática e automática (tempo determinado pelo operador) para o
controle do fluxo de saída de chapas.
Transmissão:
- Motor + redutor ligado ao eixo da
faca inferior que por sua vez é ligado
por engrenagens ao eixo da faca
superior;
- Regulagem nas engrenagens dos
dois lados.
|
 |
|
Sistema de Sapatas Para Forradeira
- Sapatas fabricadas em inox ou
aço-carbono zincado;
- Cada placa quente possui um
conjunto de sapatas;
- A pressão exercida no papelão pode
ser controlada por grupo (mais de
um conjunto de sapatas) ou os
conjuntos exercem a mesma
pressão em todas as placas;
- Acionamento do braço pneumático;
|
 |
|

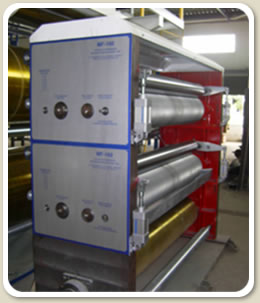

Coleiro Duplo Pneumático
- Rolo Aplicador de Cola: Fosqueado e Cromo Duro;
- Rolo Dosador de Cola: Cromado;
- Bandeja de cola feita em aço-inox;
- Acionamento do rolo de cola independente através de motor+redutor
acionado por inversor de freqüência;
- Sendo automática a aplicação de cola proporcionalmente com a
velocidade da máquina, aumenta velocidade diminuí a cola,
ou em manual;
- Sistema pneumático para levantar rolo de pressão;
- Rolo Pré-secador incorporado;
- Painel de comando no próprio equipamento.
|
 |
|

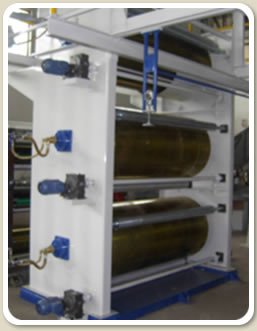

Triplex
- 03 rolos Pré-secadores de ø 900 mm
rotativos com rolos de abraçamento
motorizados.
|
 |
